Tubo cilíndrico recto armado (THA)

Descripción

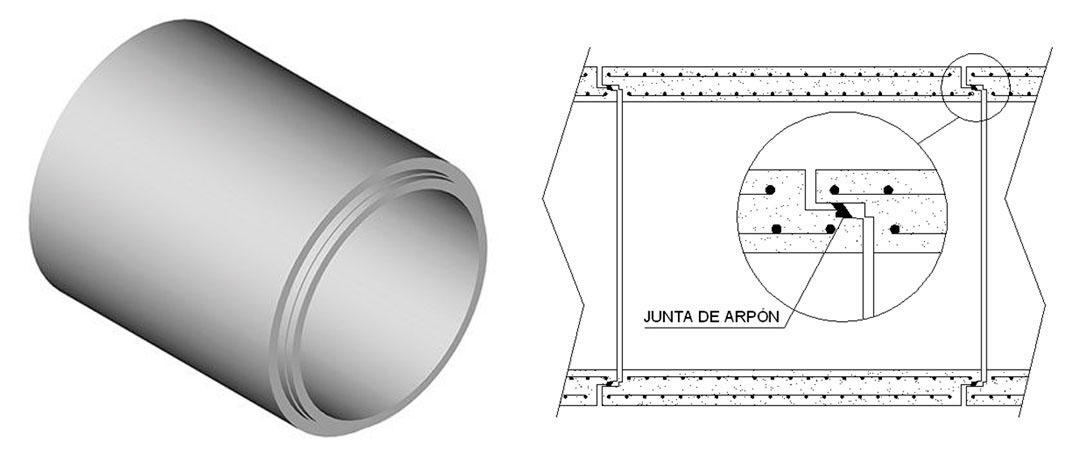

Cuando los tubos tienen un espesor de pared mayor de 150 mm, la hembra puede alojar un macho con su junta de goma, sin necesidad de ensancharse.

Los tubos cilíndricos colocados sobre una solera disponen su apoyo sobre toda la generatriz inferior. Es por esto, que el CEDEX, en su “Guía Técnica sobre redes de saneamiento y drenaje urbano” recomienda, siempre que se pueda, el uso de este formato de tubo.

El mejor manejo del tubo cilíndrico durante todo su proceso de manipulación, así como el de colocación en obra (no es necesario realizar nichos para alojar la campana) y su conexión, permite mejorar los rendimientos de instalación.

En la operación de arriñonamiento del tubo, el cilíndrico precisa de un menor volumen de material que el de campana, para alcanzar el mismo factor de apoyo.

Los tubos de hormigón armado de sección exterior cilíndrica y recta (campana embebida) se clasifican según su diámetro interior y la clase resistente (ver cuadro).



CARACTERÍSTICAS Y NORMATIVA APLICABLE

  • Cumple con la norma UNE EN 1916 Y UNE 127916
  • Absorción de agua < 6 % – Estanqueidad frente al agua = 0,5 bares
  • Resistencia característica mínima a compresión del hormigón = 30MPa
  • Acero utilizado B-500-T
  • Juntas de goma tipo arpón, que cumplen con UNE- EN 681-1
  • Fabricado con áridos lavados y triturados de tipo calizo y cemento SR (favorable contra ataques químicos)
  • Disponible con marcado CE y marcado N de producto.

A continuación, se muestran los diámetros que fabricamos con sus principales medidas.

DIÁMETRO NOMINAL (mm) ESPESOR MEDIO (mm) LONGITUD ÚTIL (mm) DIÁMETRO EXTERIOR (mm) PESO (kg/ml) FICHA TÉCNICA
1.500 170.0 2.400 1.840 2.165 Ficha técnica
1.800 182.5 2.400 2.165 2.750 Ficha técnica
2.000 200.0 2.400 2.400 3.425 Ficha técnica
2.500 250.0 2.400 3.000 5.350 Ficha técnica
3.000 300.0 2.400 3.600 7.692 Ficha técnica
