Cono asimétrico

Descripción

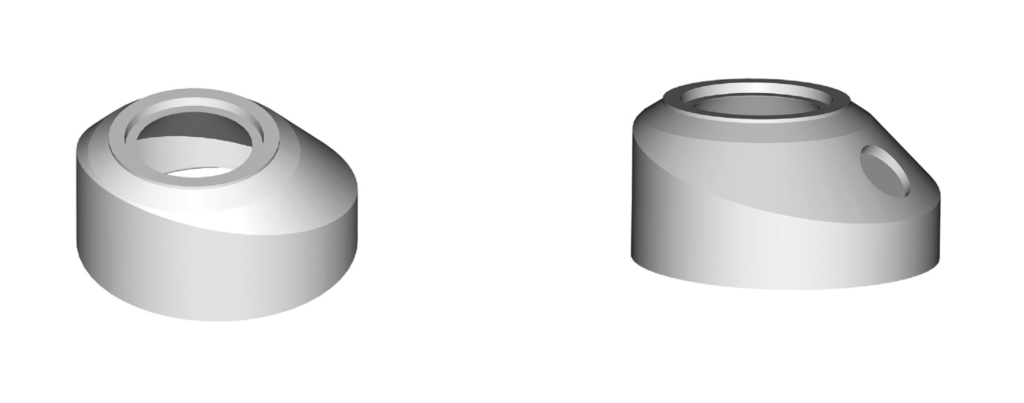

Módulos asimétricos fabricados en hormigón armado, hormigón con fibras de acero y hormigón en masa que reducen el diámetro interior del pozo hasta el diámetro de la boca de acceso, con unión por junta de goma y fabricado por vibroprensado.



CARACTERÍSTICAS Y NORMATIVA APLICABLE

  • Cumple con la norma UNE EN 1917 y UNE 127917.
  • Uniones por junta de goma entre los distintos elementos prefabricados.
  • Posibilidad de fabricación en hormigón en masa y hormigón armado.
  • Resistencia característica mínima a compresión del hormigón = 30MPa
  • Acero utilizado B-500-T
  • Fabricado con áridos lavados y triturados de tipo calizo y cemento SR
    (favorable contra ataques químicos)
  • Disponible con marcado CE



Los conos se pueden fabricar en diferentes diámetros y diferentes alturas (ver la tabla siguiente).

Medidas generales para los conos



DIÁMETRO NOMINAL INFERIOR (mm) DIÁMETRO NOMINAL SUPERIOR (mm) ALTURA (mm) ESPESOR DE PARED (mm) PESO PIEZA (Kg) DIÁMETROS MÁXIMOS* FICHA TÉCNICA
1.000 600 370 120** 600 0 Ficha técnica
1.000 600 800 120** 680 315
1.000 600 1.000 120** 920 315
1.200 600 400 160 685 0 Ficha técnica
1.200 600 600 160 990 0
1.200 600 700 160 1.150 315
1.200 600 900 160 1.420 315
1.200 600 1.000 160 1.585 420
1.200 600 1.200 160 2.140 660
1.200 600 1.500 160 2.448 660

*Se pueden fabricar bajo pedido, conos de cierre de pozos con taladros de distinto diámetro y a diferentes alturas para la formación de pozos con resalto o la inserción de acometidas.

**Se puede fabricar bajo pedido conos con espesor 150mm.
